概述

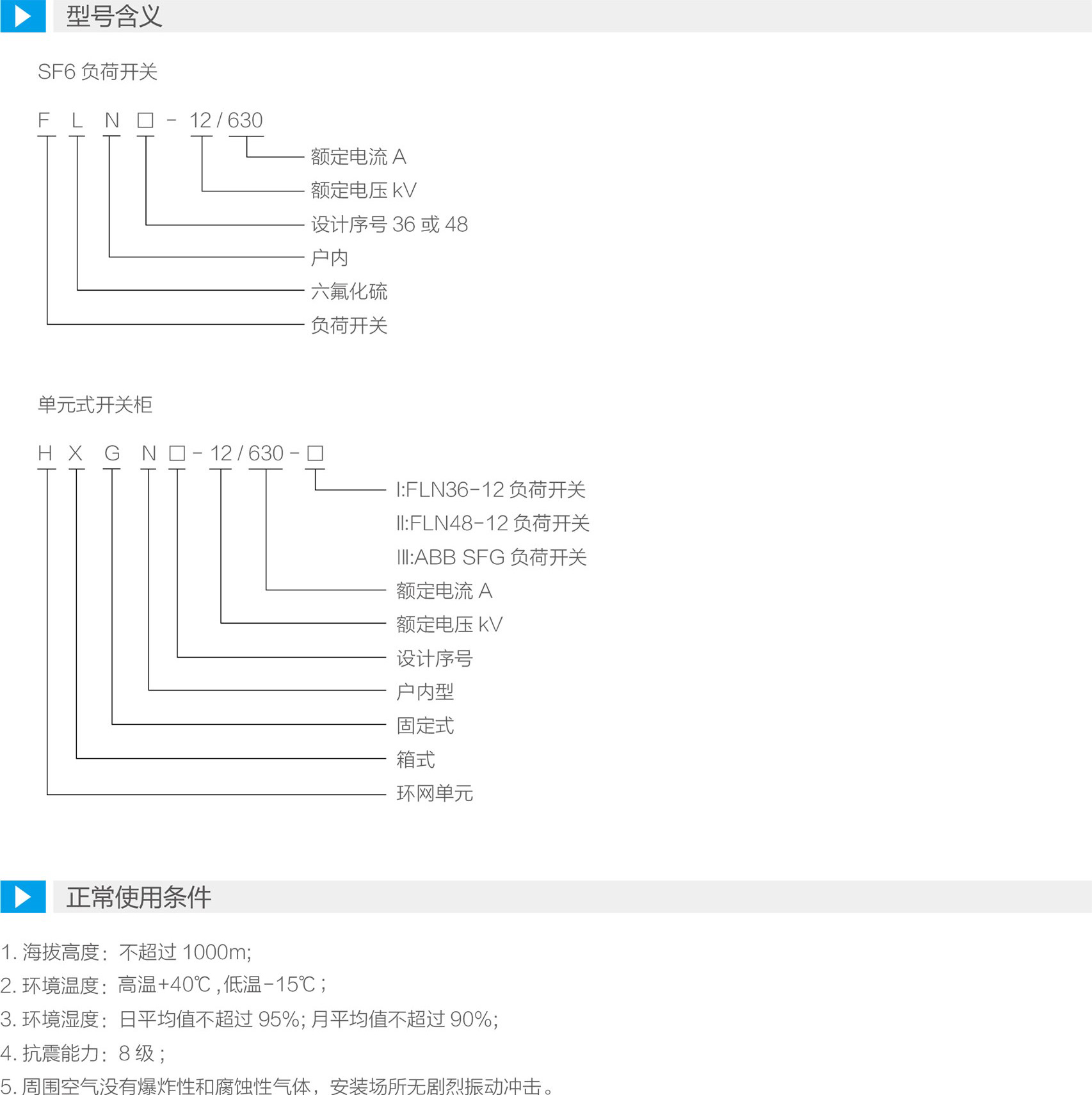

HXGN□ -12系列交流金屬環網開關設備是以FLN□-12型SF6負荷開關作爲主開關而整櫃采用空氣絕緣的、适用于配電自動化的，緊湊型可擴展的金屬封閉環網開關設備。具有結構簡單、操作靈活、連鎖可靠、安裝方便等特點。對各種不同的應用場合、不同的用戶要求均能提供對應的技術方案。

HXGN□ -12系列交流金屬環網開關設備的主開關選用本公司生産的FLN36-12型，也可根據用戶的需要配裝VS1型、VD4/S 型、ISM型真空斷路器或HD4/S5型SF6斷路器。負荷開關和斷路器可手動或電動操作，選配電動操作機構、PT.CT.FTU和通信裝置後可實現配電自動化功能。

基本結構

HXGN□-1 2斷路器櫃主要用于環網供電系統内作主電源或備用電源的進線櫃以及雙電源供電系統的中間分段櫃。其中斷路器可選用VS1型、VD4/S型、ISM真空斷路器或HD4/S型SF6斷路器，外形尺寸略有不同。該斷路器櫃自上而下依次爲儀表室、母線室、負荷（隔離）開關室、斷路器室和電纜室，可根據用戶需要配置CT、PT、避雷器、接地開關以及繼電保護裝置，具有可靠的“五防”聯鎖功能。

VS1型真空斷路器的操動機構爲彈簧儲能式，可以用交流或直流操作，也可用手動操作，是目前國内用量大的國産真空斷路器。其主導電回路與操動機構整體性設計，質量穩定，性能可靠。主導電回路複合絕緣，體積小。可采用手車式或固定式安裝。

對應630A額定電流規格，額定短路開斷電流達25kA。

VD4/S型真空斷路器、或HD4/S型S F 6斷路器是意大利公司專爲環網開關櫃設計的，其開斷容量足以應付各種狀态，包括正常投切設備或分支網絡的操作以及在情況下開斷短路電流等。這兩種斷路器A、B、C三相縱排列，易安裝，體積小、重量輕。額定短路開斷電流達25kA.

德國ISM永磁機構真空斷路器是專爲配裝10kV環網櫃面設計的，具有高壓開關技術水平的産品，其永磁操動機構是一種電子控制、帶有在線檢測元件、永磁保持的電磁。

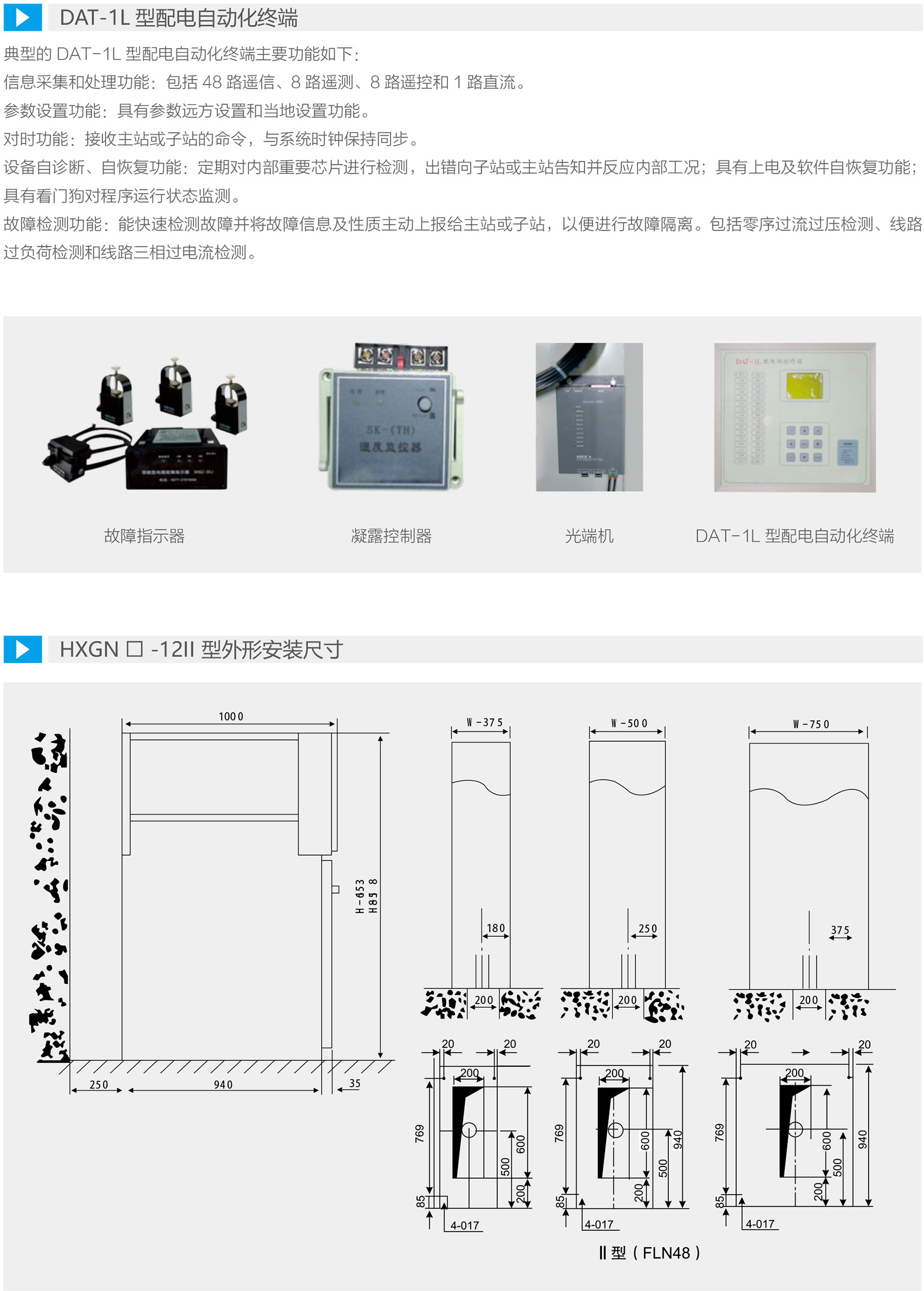

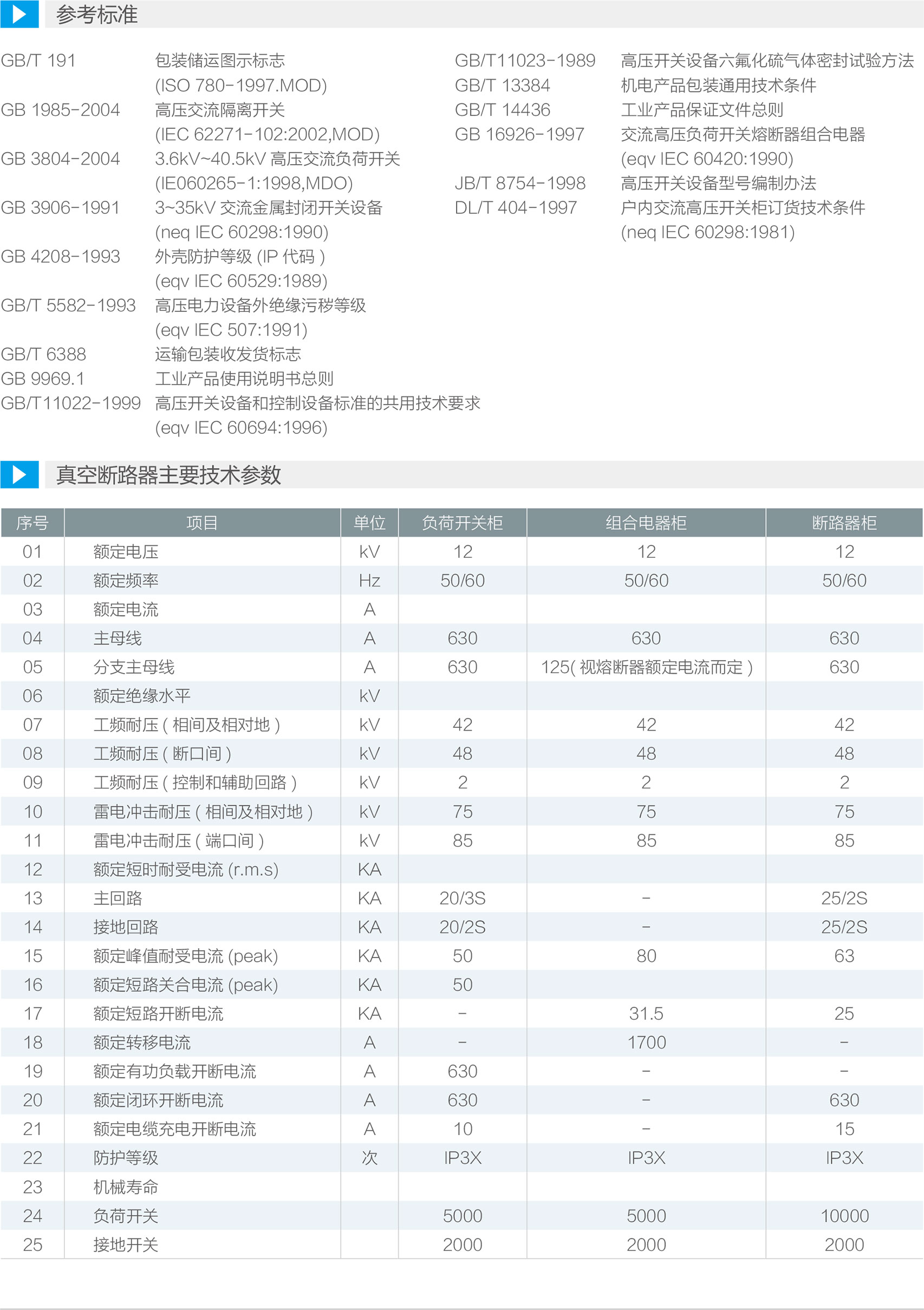

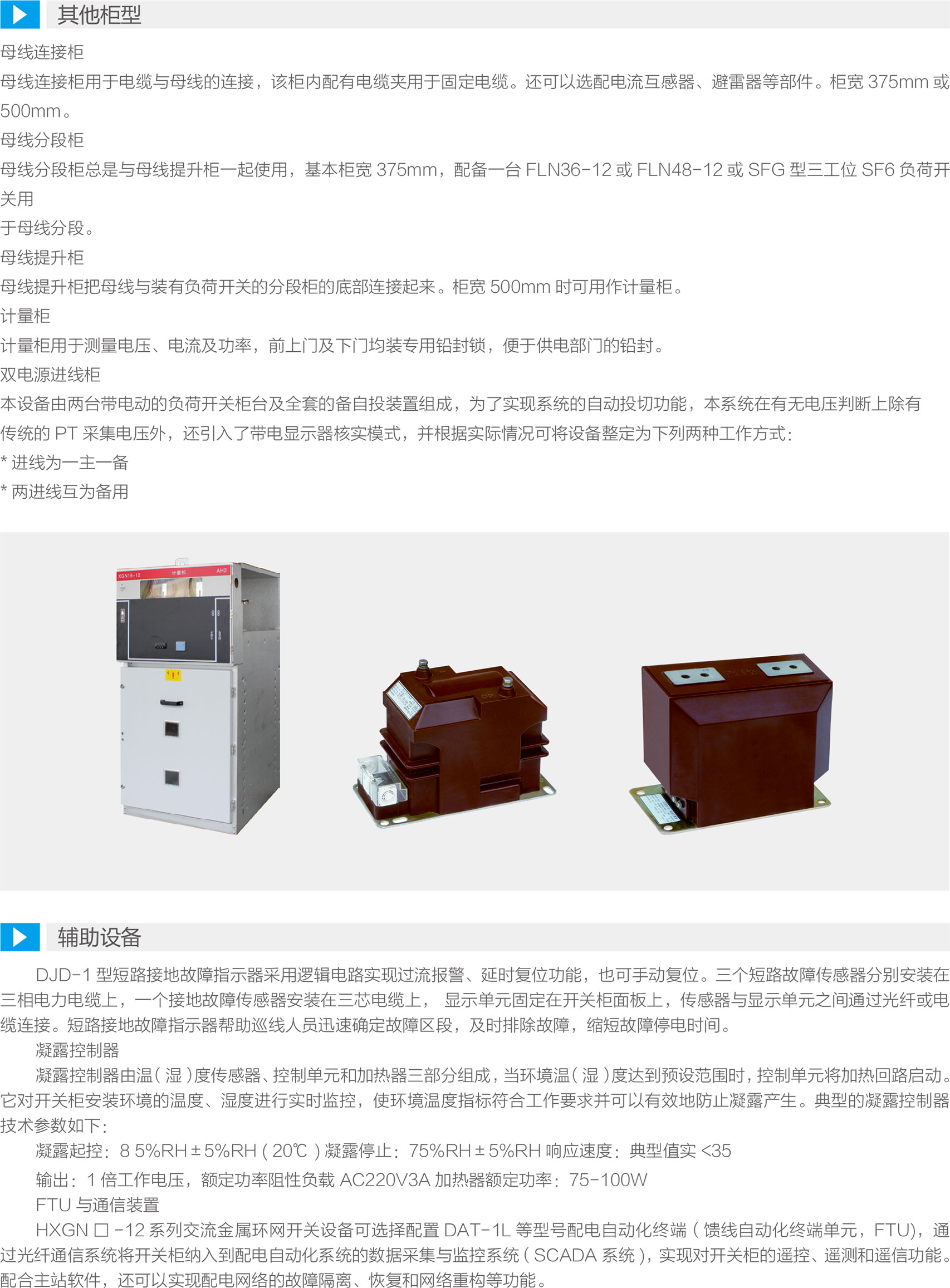

基本組件

（A）上部單元：

*三工位SF6負荷開關

*配機械位置指示裝置的操動機構

*聯鎖裝置*集成式低壓室”繼電保護裝置

*母線室殼體

*母線

（B）中部單元：

*斷路器室

*VS1 型或VD4/S型、ISM型真空斷路器或HD4/S型SF6斷路器

（C）下部單元：

*接地母排

*電纜室殼體

*配電纜支撐件的電纜室底闆可選組件

*集成式帶電顯示器或者便攜式帶電顯示器插入接口

*各位置的輔助觸點：2NO+2NC

*帶報警觸點的SF6氣體壓力監視器（SF6負荷開關）

*電流互感器

*電壓互感器

*避雷器

*電動操作機構（SF6負荷開關）

*下接地開關

*短路接地故障指示器

*冷縮戶内電纜終端
