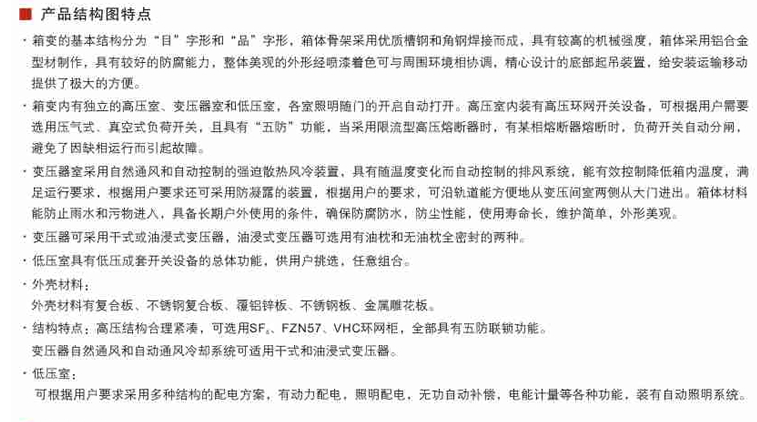

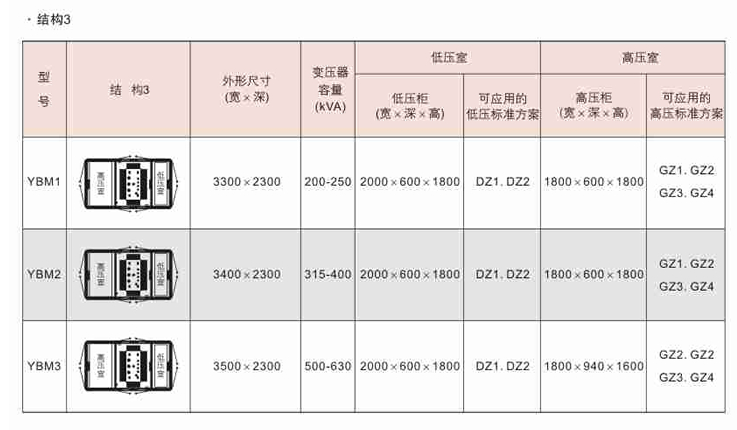

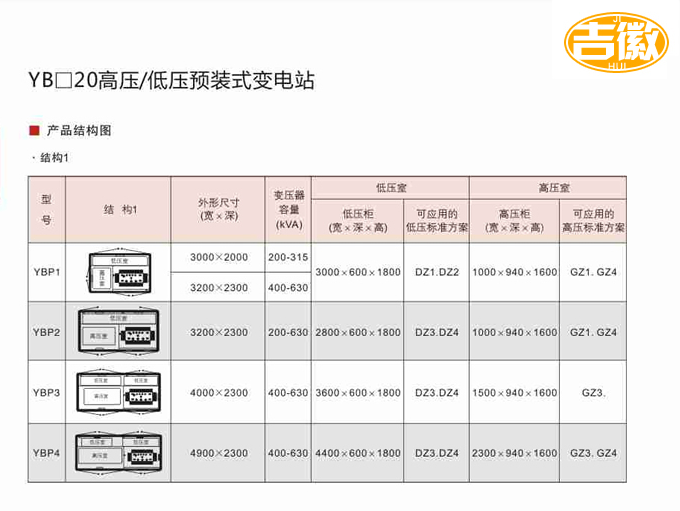

産品結構圖特點

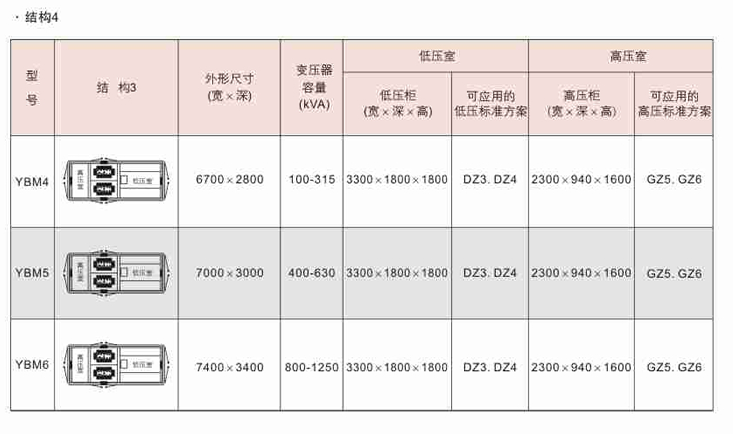

•箱變的基本結構分爲“目”字形和“品”字形。箱體骨架采用槽鋼和角鋼焊接而成。具有較高的機械強度，箱體采用鋁合金型材制作，具有較好的防腐能力，整體美現的外形經噴漆著色可與周圍環境相協調，精心設計的底部起吊裝置，給安裝運輸移動提供了較大的方便。

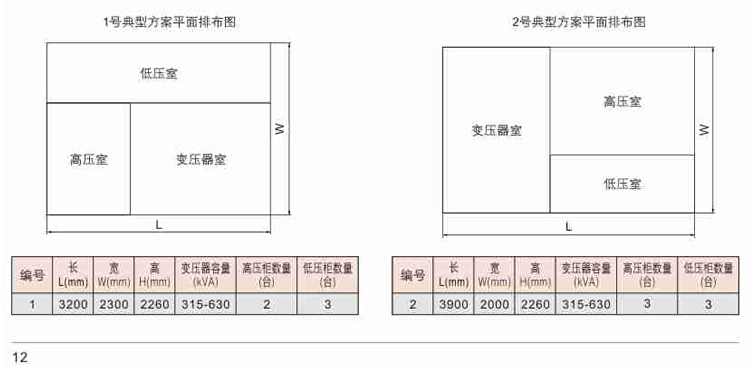

•箱變内有獨立的高壓室、變壓器室和低壓室，各室照明随門的開啓自動打開。高壓室内裝有高壓環網開關設備，可根據用戶霈要選用壓氣式、真空式負荷開關，且具有“五防”功能。當采用限流型高壓熔斷器時，有某相熔斷器熔斷時，負荷開關自動分網，避免了因缺相運行而引起故障。

•變壓器室采用自然通風和自動控制的強迫散熱風冷裝置，具有随溫度變化而自動控制的排風系統，能有效控制降低箱内溫度，滿足運行要求，根據用戶要求還可采用防凝露的裝置。根據用戶的要求，可沿軌道能方便地從變壓間室兩測從大門進出。箱體材料能防止雨水和污物進入，具備長期戶外使用的條件，保障防腐防水，防塵性能，使用壽命長，維護簡單，外形美觀

•變壓器可采用幹式或油浸式變壓器，油浸式變壓器可選用有油枕和無油枕全密封的兩種

•低壓室具有低壓成套開關設備的總體功能，供用戶挑選，任意組合。

•外殼材料：

外殼材科有複合闆、不鏽鋼複合闆、覆鋁鋅闆、不鏽鋼闆、金屬雕花闆。

•結構特點：高壓結構合理緊湊，可選用SF、 F2N57、 VHC環網櫃，全部具有五防聯鎖功能。

變壓器自然通風和自動通風冷卻系統可适用幹式和油浸式變壓器

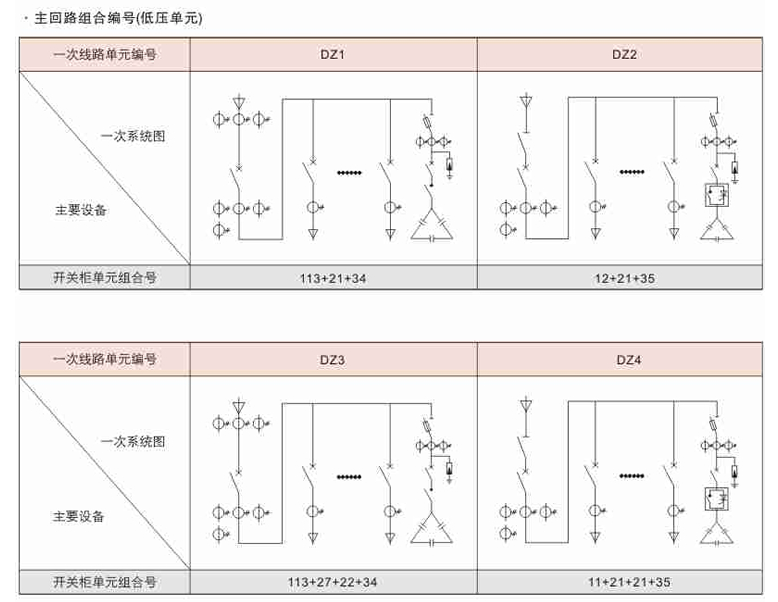

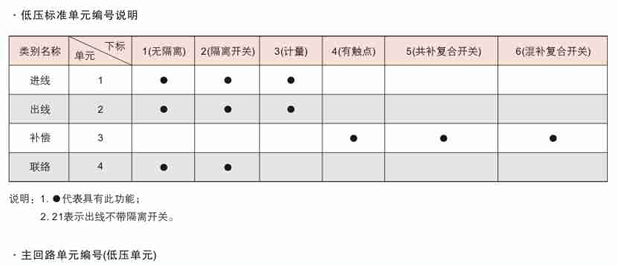

•低壓室：

可根據用戶要求采用多種結構的配電方案，有動力配電，照明配電，無功自動補償，電能計量等各種功能。裝有自動照明系統。

   高壓低壓預裝式箱式變電站，是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套配電裝置，用于城市高層建築、城鄉建築、居民小區、技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所，作配電系統中接受和分配電能之用。

   高壓低壓預裝式箱式變電站，具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點，與常規土建式變電站相比，同容量的箱式變電站占地面積通常僅爲常規變電站的1/10～1/5，大大減少了設計工作量及施工量，減少了建設費用。在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新成套設備。

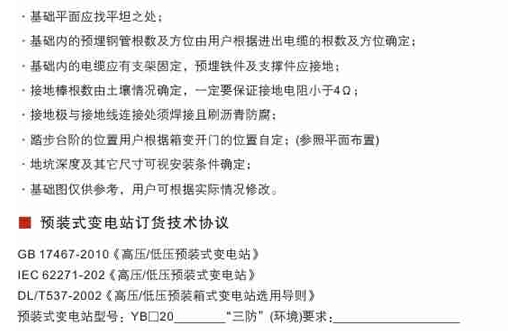

   高壓低壓預裝式箱式變電站符合SD320-1992《箱式變電站技術條件》和GB/T17467-1998《高壓／低壓預裝式變電站》的标準。
