▨概述

BWX防雷彙流箱是將24路光伏電池組件串的直流輸入彙流合成1路或多路輸出，每路配熔斷絲，輸出配備防雷器和斷路器，大大簡化了直流配電櫃及逆變器的輸入接線。提供防雷保護，短路保護和接地保護。彙流箱分爲智能和非智能兩種類型。智能防雷彙流箱内部裝有彙流監測單元，能監測每路光伏電池串輸入的電流、彙總輸出電壓、箱體内的溫度及防雷器狀态、斷路器狀态等。

該裝置内部布置簡潔明了,布線整齊合理。可靠性高,維護簡單。戶外壁挂式安裝,能适應各種惡劣環境。除了相關核心元器件外,其他可按用戶要求定制。

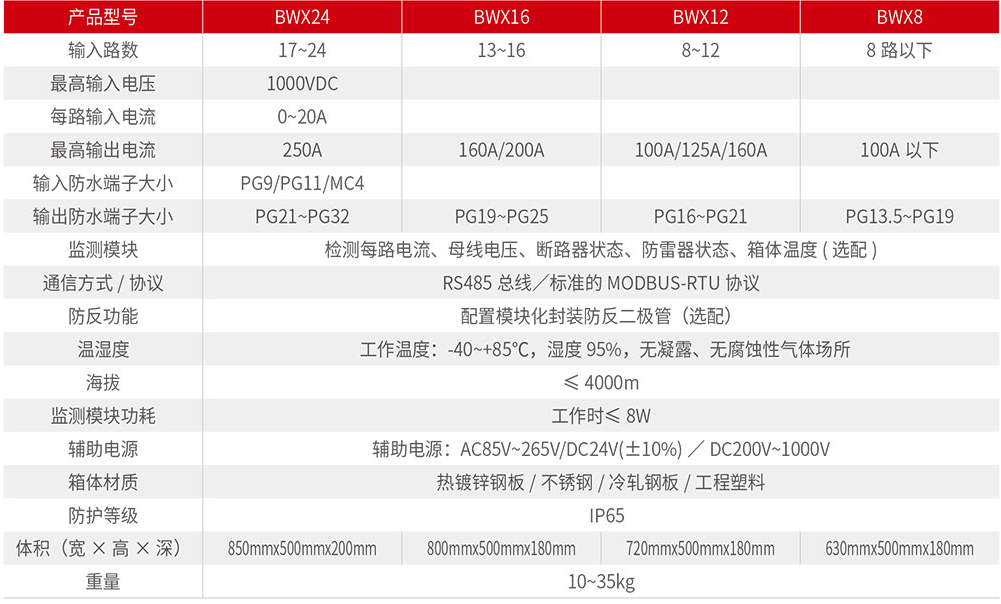

▨電氣技術參數

▨功能特點

彙流箱的防護等級達到IP65，具備防水、防灰、防鏽、防鹽霧，滿足室外安裝的要求;可同時接人多至24路電池串列;

每路電池串列的正負都配有光伏專用熔絲,對組件串出現故障時進行保護,熔斷器底座及熔絲配套使用,減少業主後期維護成本有效保護維修人員的人身安全;

采用光伏專用高壓防雷器能對彙流後的母線正對地、負對地進行保護，持續工作電( Uc)可達到1000VDC;彙流箱内的電源模塊能夠接入1000DCV的光伏電壓;

彙流箱測控模塊采用性能可靠的霍尼韋爾霍爾元件（直流CT傳感器)，對每一路光伏組串進行電流、母線電壓進行采集監測、報警和本地故障定位，并能對彙流箱内的溫度進行測量，防雷器及輸出斷路器的狀态檢測等;

彙流箱内的監測模塊具備數碼顯示功能，能在設備上顯示每串組件串的電流，母線電壓，彙流箱内的溫度，斷路器防雷器的狀态,系統功率及設備地址等相關信息;

具備RS485/MODBUS-RTU串口通信;與外部接口部分均有防雷保護;

能接收本地監控裝置的參數下載，進行分析處理;

彙流箱工作電源可選擇外界22OVAC/DC或者由彙流箱本身提供的電源供電，如果采用彙流箱本身提供電源，現場可以不需要針對供電、單獨布線。
